Thermal Film Pre-coating Laminating Machine

Sa pagtugis ng kahusayan sa produksyon at mga pamantayan sa kapaligiran ngayon, ang tradisyunal na proseso ng patong na nakadikit, nagpapatuyo ng link ay naging isang bottleneck. Si Hongqiang bilang China film technology innovator, ay naglunsad ng mataas na kalidad na ZDFM-E Thermal Film Pre-coating Laminating Machine na partikular na idinisenyo para sa paggamit ng pre-coated(glue-free) na pelikula at na-optimize na disenyo. Iniiwan nito ang mga kumplikadong sistema ng gluing at pagpapatuyo at maaari lamang ma-coat ng tumpak na init at presyon. Ginagawa nitong mas simple ang istraktura nito, mas mababang pagkonsumo ng enerhiya (30KW lang ang kabuuang lakas), mas matatag na bilis (20-100 m/min), angkop para sa mainit at mainit na presyon, mabilis na mga sitwasyon sa produksyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

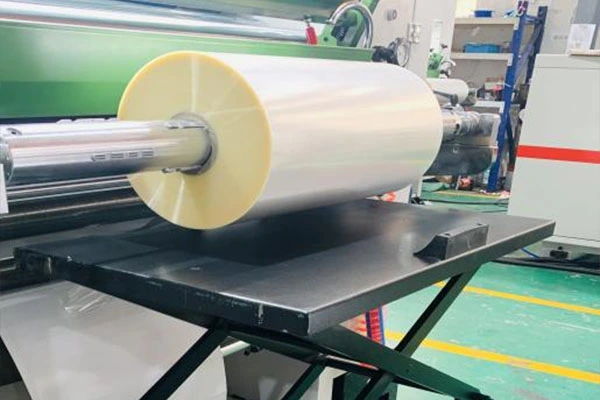

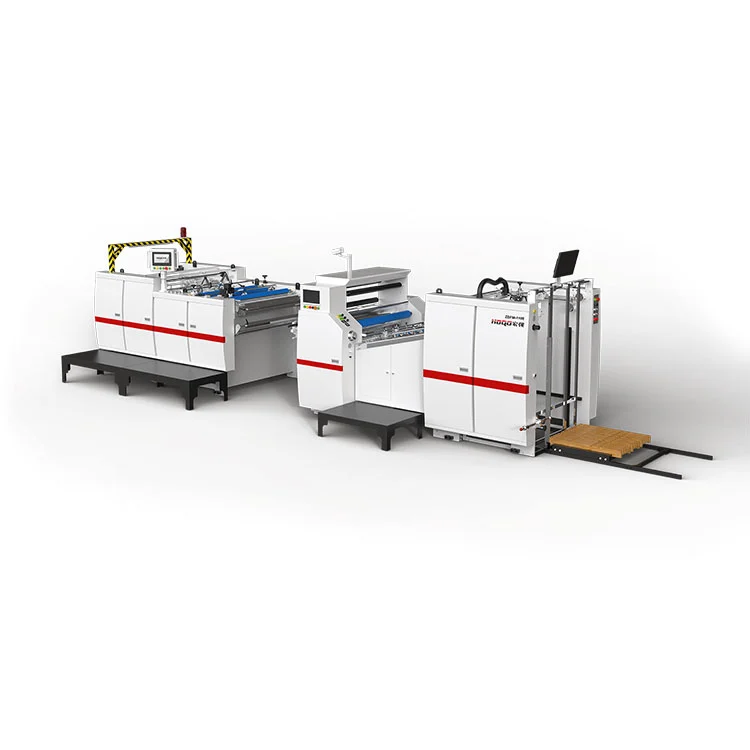

Ang ZDFM‑E thermal film pre-coating laminating machine mula sa Hongqiang ay idinisenyo para gamitin sa mga pre-coated (glue-free) na mga pelikula, na inaalis ang pangangailangan para sa magkahiwalay na gluing at drying unit. Binabawasan ng pinasimpleng disenyo na ito ang kabuuang paggamit ng kuryente sa humigit-kumulang 30 kW at sinusuportahan ang mga bilis ng pagpapatakbo mula 20 hanggang 100 m/min, na ginagawa itong angkop para sa mabilis na mga aplikasyon ng thermal laminating. Ang makina ay may kasamang patented electromagnetic heating technology, na umabot sa operating temperature sa loob ng humigit-kumulang limang minuto at iniulat na kumokonsumo ng humigit-kumulang 33% na mas kaunting enerhiya kaysa sa ilang karaniwang sistema, kasama ng cast-iron frame para sa structural stability. Ang isang naka-streamline na configuration ay maaaring mag-ambag sa mas mababang mga gastos sa pagkuha, pinababang mga kinakailangan sa pagpapanatili, at matatag na operasyon, habang ang mga opsyonal na tampok tulad ng mga hydraulic film truck ay nagdaragdag ng kaginhawahan. Para sa mga operasyong nakatuon sa pre-coated na pagpoproseso ng pelikula, ang kagamitang ito ay nag-aalok ng balanseng diskarte sa kahusayan at pagiging epektibo sa gastos.

Parameter ng Produkto (Pagtutukoy)

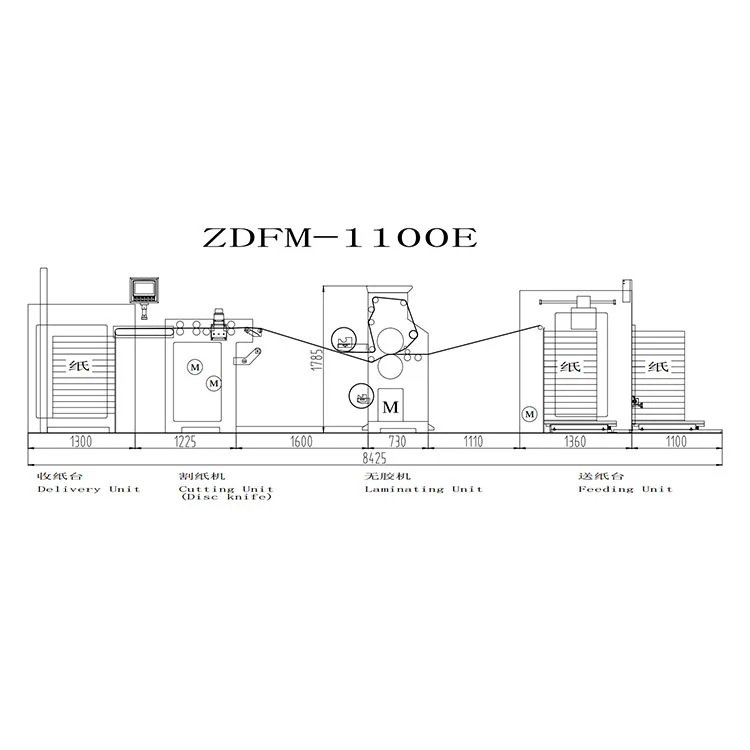

Pangalan ng Modelo	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Max.Paper Sheet Size(W*L)	800mm*820mm	1080*880mm	1080mm*1250mm	1200mm*1450mm	1300mm*1650mm
Min. Laki ng Papel (W*L)	220mm*230mm	350*280mm	350mm*280mm	350mm*280mm	350mm*280mm
Bilis ng Laminating	15-90m/min(servo-controlled)	20-100m/min (servo-controlled)	20-100m/min (servo-controlled)	20-100m/min (servo-controlled)	20-100m/min (servo-controlled)
Kapal ng Papel	100-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡
Lakas ng Produksyon	15KW	15KW	15KW	15KW	15KW
Kabuuang Kapangyarihan	35KW	35KW	35KW	35KW	35KW
Supply ng hangin	1000L/min 0.8Mpa	1000L/min 0.8Mpa	1000L/min 0.8Mpa	1000L/min 0.8Mpa	1000L/min 0.8Mpa
Power supply	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W
Pangkalahatang Mga Dimensyon(LWH)	7570mm1850mm2000mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Timbang	≈4500kg	≈5900kg	≈6100kg	≈7500kg	≈8200kg
Overlap Precision	≤+1.5mm	≤+1.5mm	≤+1.5mm	≤+1.5mm	≤+1.5mm
Kapal ng Water Base Film(karaniwan)	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5
Pre-coat Glue Film Thickness (karaniwan)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Walang-hintong Taas ng Pagpapakain	1100mm	1100mm	1100mm	1100mm	1100mm
Taas ng Collector Paper (kabilang ang papag)	1250mm	1250mm	1250mm	1250mm	1250mm
Lalagyan	40HQ	40HQ	40HQ	40HQ	40HQ
HS code	8439300000	8439300000	8439300000	8439300000	8439300000
Pagkakatugma ng Materyal	Mga pelikulang OPP, BOPP; mga substrate ng papel; matibay na mga materyales sa packaging	Mga pelikulang OPP, BOPP; mga substrate ng papel; matibay na mga materyales sa packaging	Mga pelikulang OPP, BOPP; mga substrate ng papel; matibay na mga materyales sa packaging	Mga pelikulang OPP, BOPP; mga substrate ng papel; matibay na mga materyales sa packaging	Mga pelikulang OPP, BOPP; mga substrate ng papel; matibay na mga materyales sa packaging

Function at Features:

1. National Standard Compliance

Full-range na mekanikal na disenyo na may mga protocol sa kaligtasan at mga bahagi na na-certify ng High-Tech Industrial Standards ng China.

2. Hindi Natitinag na Katatagan

Tinitiyak ng cast iron mainframe na walang vibration, ultra-stable na operasyon kahit na sa ilalim ng heavy-duty cycle, higit sa 20 taong tagal ng buhay.

3. Precision Paper feeding

Ang sistema ng feeder na kinokontrol ng servo ay ginagarantiyahan ang maayos, walang jam na transportasyon ng papel na may awtomatikong pagsasaayos.

4. Smart Alignment Technology

Nakakamit ng servo-driven na paper alignment mechanism ang ±1.5mm na katumpakan ng pagpoposisyon para sa walang kamali-mali na pagtutugma ng gilid.

5. Breakthrough Heating System (3-Zone Segmented Electromagnetic Heating Roller)

Instant Warm-Up (Aabot sa 100°C sa loob ng 5 minuto — 6×mas mabilis kaysa sa mga karaniwang roller.)
Mataas na Constant Temperature Precision (Pinapanatili ang pagkakapareho ng pandikit upang mapabuti ang epekto sa ibabaw ng laminating kahit na sa mataas na bilis.)
Pagtitipid ng Enerhiya (Ina-activate ang pangalawang zone para sa maliliit na format≤720mm, binabawasan ang paggamit ng enerhiya ng 33%.)
Mas Mahabang Buhay（Nababawasan ng naka-target na pag-init ang pagkasuot ng rubber roller, pinuputol ang mga gastos sa pagpapanatili.）

6. Mga Mode ng Intelligent na Operasyon

ZDFM-E: One-touch full automation (Awtomatikong pagpapakain, paglalagay ng glue, pressure pumping & relieving, cutting, at stacking).

ZDFM-S: Intelligent-assisted calibration (Sa pamamagitan ng pag-input ng mga laki ng sheet sa pamamagitan ng HMI, awtomatikong inaayos ng 11 servo unit ang kanilang mga posisyon sa loob ng 1 minuto).

7. Zero-Downtime Productivity

Ang tuluy-tuloy na plate-changing system ay nag-aalis ng downtime, na nagpapalakas ng output ng 100%.

8. Real-Time na Pagkontrol sa Proseso

Built-in na rear-view monitoring na may IoT connectivity para sa 24/7 remote operational diagnostics.

9. Mga pangunahing bahagi mula sa mga pinuno ng mundo

Mga sistemang elektrikal: Schneider Electric (FR), Omron (JP).

Device ng Disc Knife (Karaniwan)

1.Ang disc knifeay nilagyan ng4 na talim, na maaaring i-cut ang pelikula samagkasanib na posisyon ng produktosa pamamagitan ngpag-ikot ng disc knife device.

2.Pahalang na pagputolmaaaring mas mahusay na i-cut ang pelikula nang walanakakasira sa ibabaw ng papel, kinokontrol ng ahiwalay na frequency converter, at angmalayang mapipili ang bilisupang makayanan ang iba't ibang sitwasyon.

Grinding Wheel Cutter Device (Karaniwan)

1.Ang pamutol ng gulongmahusay na giling angibabaw ng pelikula sa kandungannang hindi nasisira ang naka-print na layer. Nakikipagtulungan ito sa mga bounce roller‌, na nagpapaganamabilis na paghihiwalay ng materyal. Partikular na angkop para sapagpoproseso ng pressure-sensitive adhesive (PSA) .

2.Ang mga bounce rollernagpapatibay ng aself-developed na mekanismo ng paghila ng papel, na gumagamit ngpagkakaiba ng bilissamabilis masiraang pelikula atpaghiwalayin ang papel. Nakakamit nito ang produktowalang tail film at walang roll film.
